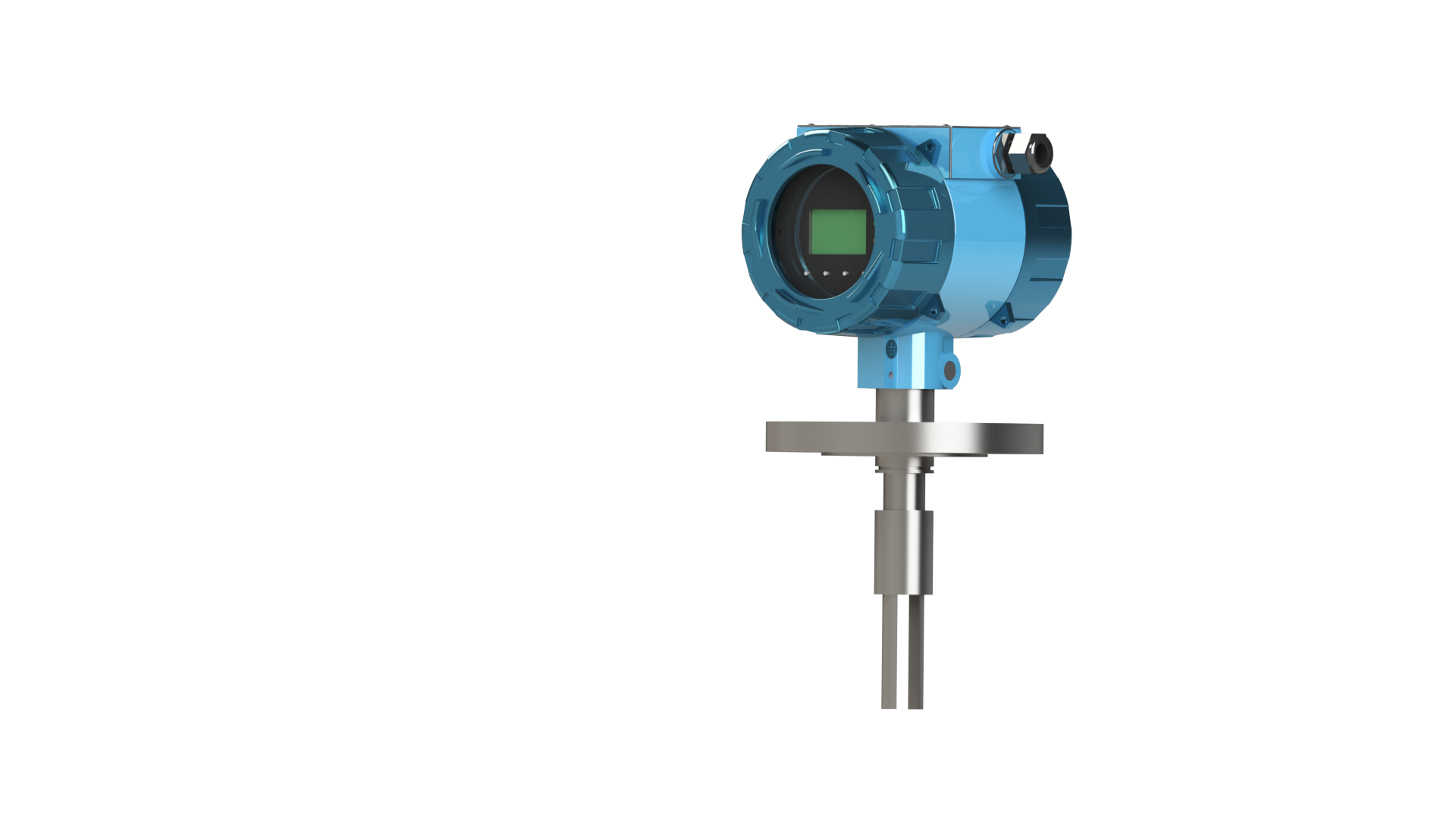

插入式音叉密度计

LDS-2100振动式音叉密度传感器介绍



温馨提示:以下有任何不明白之处或您有特殊需求,欢迎电话咨询!




什么是LDS-2100?



LDS-2100密度浓度传感器是利用振动原理,测量流经封闭管道的流体密度的仪器。它用于实时测量流体密度。流体密度直接取决于叉体的振动频率。同时,有温度传感器提供温度补偿,对出厂前的压力值进行压力补偿和粘度补偿。

LDS-2100密度浓度计可测量任何液体的密度或者浓度,也可同时输出密度、浓度、波美度和温度。



LDS-2100适合什么?



LDS-2100密度传感器适用于实时在线密度检测。例如,它可以用于以密度为基本参数的产品的过程控制中,也可以用于以固体百分比或超过80浓度百分比为参考的质量控制中。

例如:                                                          典型案例:


混合                                                           石油或石化
搅拌                                                           酿酒
脱硫脱硝                                                    食物
蒸发器控制                                                 制药
端点监控                                                    电池行业
隔离器接口检测                                          矿物处理 (粘土、碳酸盐、硅酸盐等)
多产品管道接口检查







工作原理






密度测量



LDS-2100液体密度传感器测量系统基于音叉振动测量原理工作。

这种振动元件类似于两齿音叉。叉体由于位于牙齿根部的压电晶体而振动。振动的频率由另一个压电晶体检测。该频率与过程流体的密度成反比。密度信号是根据这个关系计算的。



共振频率是介质密度的函数:



ρ =K 0+ K1 T+K 2T2

式中,ρ液体密度

T -传感器输出的振动周期

K0,K1,K2 - 传感器的常数,在出厂时标定



温度测量



• 温度传感器

该传感器内置PT1000高精度铂电阻传感器,分辨率为0.01 °C,精度为0.1 °C,无需校准。通过这种方式,可以实时检测液体温度变化。可用于计算液体温度效应的补偿系数; (详见校准证书)



• 温度补偿

温度与液体的密度之间存在一定的线性关系。根据温度变化数据,可用于计算液体温度效应的补偿系数,以准确反馈温度对液体本身密度的影响。同时,宣布了温度补偿系数,这与使用温度校正代替无算法补偿的偏差限制不同。

叉体材料的温度变化也是影响相应检测结果的一个因素。通过实时温度值检测和探头刚度本身受温度影响的系数,将振动管材料的温度补偿添加到整个温度对液体密度的影响中。精确测量相应的真实密度值。(详见校准证书)



• 温度传感器检测到的温度:

根据客户需求,可以进行4-20 mA或485信号输出,方便客户进行过程指导和控制。



外形尺寸图








法兰型 卫生型







技术数据






性能参数



性能

参数

精度

±0.0002g/cm³(特定范围)±0.0005 g/cm³

±0.001 g/cm³

标定范围0.6~1.80 g/cm³ (600~1800 kg/ m³)

重复性

±0.00001 g/cm³   0.01 kg/ m³

密度工作范围

0-3 g/cm³、或0-3000Kg/ m³(量程可选)

过程温度影响

(已校正) ± 0.00005g/cm3 ± 0.05千克/m3 (每 °C)

指由于过程流体的温度偏离工厂校准温度而引起的最大测量偏差。

过程压力影响

(已校正)

(已更正) 已忽略

是指由于过程压力与校准压力的偏差而引起的传感器流量和密度灵敏度的变化。

要确定工厂校准压力,请参考制造商的LDS-2100校准文件。如果数据不可用,请联系我们。

过程粘度影响

0-100cp不受影响

100-500cp稍有影响。更在粘度可联系厂家交流

最大工作压力

LDS-2100 (标准型)

1.6兆帕



LDS-2100 (高压型)

可定制

试验压力

在1.5倍的最大工作压力下进行测试

介质温度

-50 ℃ ~ 150 ℃ (-58 ℉ ~ 302 ℉)

(更高可选请联系我们)

环境温度

-40 ℃ ~ 85 ℃(-40 ℉ ~ 185 ℉)

防护等级

IP65或更高

户外使用时,避免阳光直射,在炎热地区使用时应特别注意

抗干扰性

抗振性、抗冲击性,符合企业生产标准



结构材料



接液材质

标准型

316L不锈钢

防腐型

哈氏合金c22、钛、锆、蒙乃尔合金或其他

重量

标准型

4.5公斤

防腐型

按实际材质

叉体涂层

标准PFA/PTFE涂层或电抛光

叉体上面涂层更多是为了防止粘结,而不是为了防腐,具体还要从材质上面解决腐蚀问题

材质选择:

对于316L、哈氏合金C22、钛、锆、蒙乃尔合金等材质在应用于腐蚀性介质时、可在选用前请咨询我们、确定最终材质。



独创的标定:



经过多年的传感器生产,自主开发了一套完整的传感器校准系统,改善了校准延迟、环境干扰、温度干扰、材料干扰等因素,实现密度补偿、温度补偿、压力补偿、粘度补偿。为高精度校准奠定了坚实的基础。



80多浓度输出



传感器标准的建立,算法的创新和原始的校准方案导致了数字处理单元的出现。强大的功能可以同时处理80多种不同的介质浓度,几乎涵盖了所有常用的无机和有机物质。解决长期以来困扰各行业的浓度测量问题。






常见浓度输出表



常见输出单元

介质代码

酒精

01

硫酸

02

甲醇

03

磷酸

04

氯化钠

05

硝酸

06

盐酸

07

氢氧化钠

08

氨水

09

尿素

10

20 ℃ 时的密度值

12

波美度

13

20 ℃ 酒精

21

双氧水质量百分比

22

乙二醇

23

Brix糖度

24

100毫升糖溶液的含糖量

25

特殊

30

共有80多种不同浓度的输出,如有特殊输出请联系我们





选型表



型号

描述

LDS-2100

音叉式液体密度浓度传感器

名称代码

浓度名称

00

无相关应用输出

01

酒精

02

硫酸

03

甲醇

04

磷酸

05

氯化钠

06

硝酸

07

盐酸

08

氢氧化钠

09

氨水

10

尿素

11

矿浆浓度

12

20 ℃ 时的密度值

13

波美度

21

20 °C酒精

22

双氧水质量百分比

23

乙二醇

24

Brix糖度

25

100毫升糖溶液的含糖量

31

特殊 (全部输出86种具体细节联系我们)

例如:

LDS-2100在线音叉式密度浓度传感器



参数代码

传感器粘度和校准范围

F

粘度限值 500 cP,在 600 kg/m³ 至 1,800 kg/m³ 的密度范围内

T

粘度限值 20,000cP, 在 600 kg/m³ 至 1,800 kg/m³ 的密度范围内



参数代码

接液材质

A

316L

B

2205

C

哈氏合金

T

S

特殊材料



代码

精度

P

0.001g/cm3或1 kg/m³

G

0.0005g/cm3或0.5kg/m³

S

0.0002g/cm3或0.2kg/m³(特定条件下)



代码

测量范围

A

0-1 g/cm3或0-1 000kg/m³

B

0-1.5 g/cm3或0-1 500kg/m³(含1-1.5 g/cm3)

C

0-2 g/cm3或0-2000kg/m³

D

0-3 g/cm3或0-3000kg/m³



代码

连接方式与尺寸

F

法兰DN50

H

法兰DN65

J

法兰DN80

K

卡箍51mm卫生型

L

卡箍76mm卫生型



代码

温度

01

-50-120 ℃

02

-50-170 ℃



代码

变送输出选项

A

一路4-20mA 输出四线制(仅限于LDS-2100传感器)

B

一路4-20mA 密度、浓度输出,一路4-20mA 温度输出 六线制

C

一路4-20mA 密度、浓度输出,一路4-20mA 温度输出,一路485输出,八线制



代码

液晶显示

01

带三行液晶显示(密度或浓度+温度+时间)

02

带四行液晶显示(密度+浓度+温度+时间四行液晶显示)

03

不带液晶显示



代码

杆长

A

标准长度127mm

T

特殊长度 (详情请联系我们)





产品特点:

•   机械顶结构,克服用胶贴片的弊端
•   电容式触摸屏灵敏度高,耐磨损,寿命长,操作简单便捷
•   全新的算法、独特的标定方案,实现了密度补偿、温度补偿、压力补偿、粘度补偿为高精度打下坚实的基础
•   长期稳定、持续精准的密度浓度在线测量
•  广泛可选的耐腐蚀材料
•   可同时测量密度、浓度、温度

产品应用:

反应釜、液体分离、脱硫脱硝、氨气回收、制氨、混合搅拌、石油石化、酿酒设备、食品加工、中药提取浓缩、配酸制造等。
