LMF-1200直管质量流量计



温馨提示:以下有任何不明白之处或您有特殊需求,欢迎电话咨询!








LMF-1200测量原理



直管式质量流量计是基于科氏力测量原理工作

科氏力是在旋转运动的系统中做直线运动的物体所受到的力。

科氏力大小取决于运动物体的质量 和其径向速度 ,即质量流量,传感器使用测量管振动替代旋转系统的恒定角速度

液体流经测量管时,测量管振动。振动测量管受科氏力影响,产生形变,导致测量管两端出现相位差。质量流量越大,相们差也越大。电磁式相位传感器记录测量管入口处和出口处的振动相位。通过非对称放置的悬挂质量块反相振动,实现系统平衡。测量原理完全不受温度、压力、粘度、电导率和流体特性的影响。

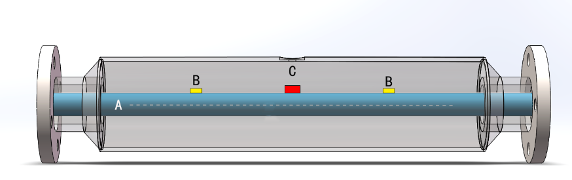

在管中流体不流动时,驱动器使管子振动,管中流体不产生科氏力,左右两点受力相等,变化速度相同。

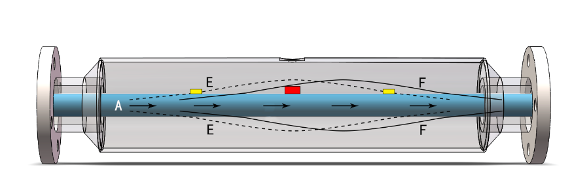

当测量管中有液体流动时,由于受到振动力的影响,流体被加速,质点产生反作用力,使管子向上运动速度减慢,流体质点被减速,使管子向上的运动速度加快。相反的力使管子产生一个变形,这个变形的相位差与测量管中流体流过的质量流量成正比。



密度测量

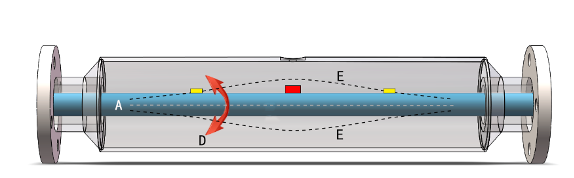

测量管在其共振频率处连续振动。质量改变时,振动系统(包含测量管和流体)的密度也会改变。因此,自动改变系统的振动频率。共振频率是介质密度的函数。微处理器基于此关系计算密度信号。

 温度测量

监控测量管温度,用来计算温度效应的补偿系数。测量管温度与过程温度相同,可以作为输出信号。










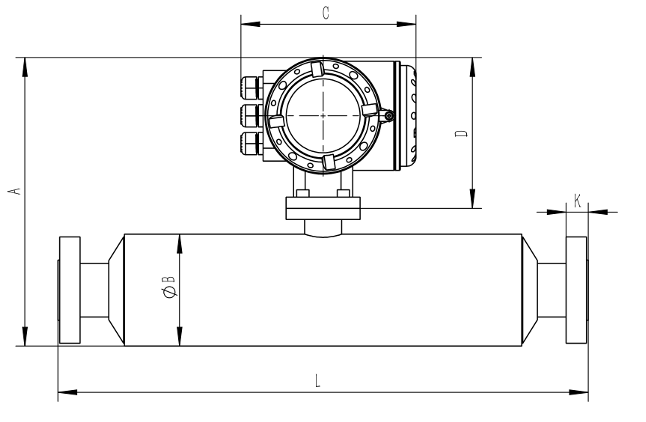

LMF-1200质量流量计测量系统

测量系统包括一台变送器和一个传感器。





传感器部分




单直通管测量系统,用于敏感性流体测量

同时测量流体质量流量、密度、温度,浓度(多变量)等等

不受过程干扰的影响

可测量含气泡、粘度大、有结晶等固液混合溶液

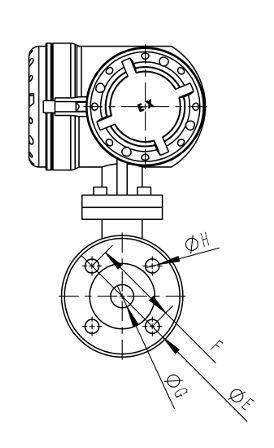

标准口径:DN50,DN65,DN80可选(其他尺寸可定制)

材料:

      • -传感器外壳:不锈钢1.4301/1.4307(304)
      • -测量管等接液材质:316L、2205、哈氏合金、钛材等(可定制)
      • -过程连接:不锈钢316L,2205,钛,哈氏合金(可选)



      变送器部分





仪表类型和材料:

  1. 变送器外壳

  2. 铝合金外壳,带涂层

  3. 变送器外壳窗口材料:

  4. 铝合金外壳,带涂层:玻璃

  5. 设置:通过屏幕触摸键和引导菜单的五行背光显示单元其中四行进行外部操作。完成对仪表特定功能的调试。(更详细介绍请参照仪表设置)

  6. 旋转表头:(方便现场配线或更好观察表显示)

  7. 松开外壳上的旋转固定螺钉

  8. 首先按顺时针方向旋转外壳,如果无法拧到预期的位置,再反向旋 转外壳到预期的位置。( 最多旋转 90°),重新拧紧固定螺丝



产品特点:

•   国产科氏力单直管式质量流量计
•   电容式触摸屏灵敏度高,耐磨损,寿命长,操作简单便捷
•   不同的工艺情况下,均可同时测量多个过程变量(质量、密度、浓度、温度等)
•   一体式结构设计
•   平衡单直管式测量系统,抗振能力强
•  数字化无线终端DTU和云端(PC和手机显示)
•   易清洗、抗磨损、抗腐蚀、不堵塞、结构坚固
•   节能低压损、前后无直管段要求、安装简便
•   无压损,是测量含气、固液混合浆液的最佳选择
