酒精浓度计

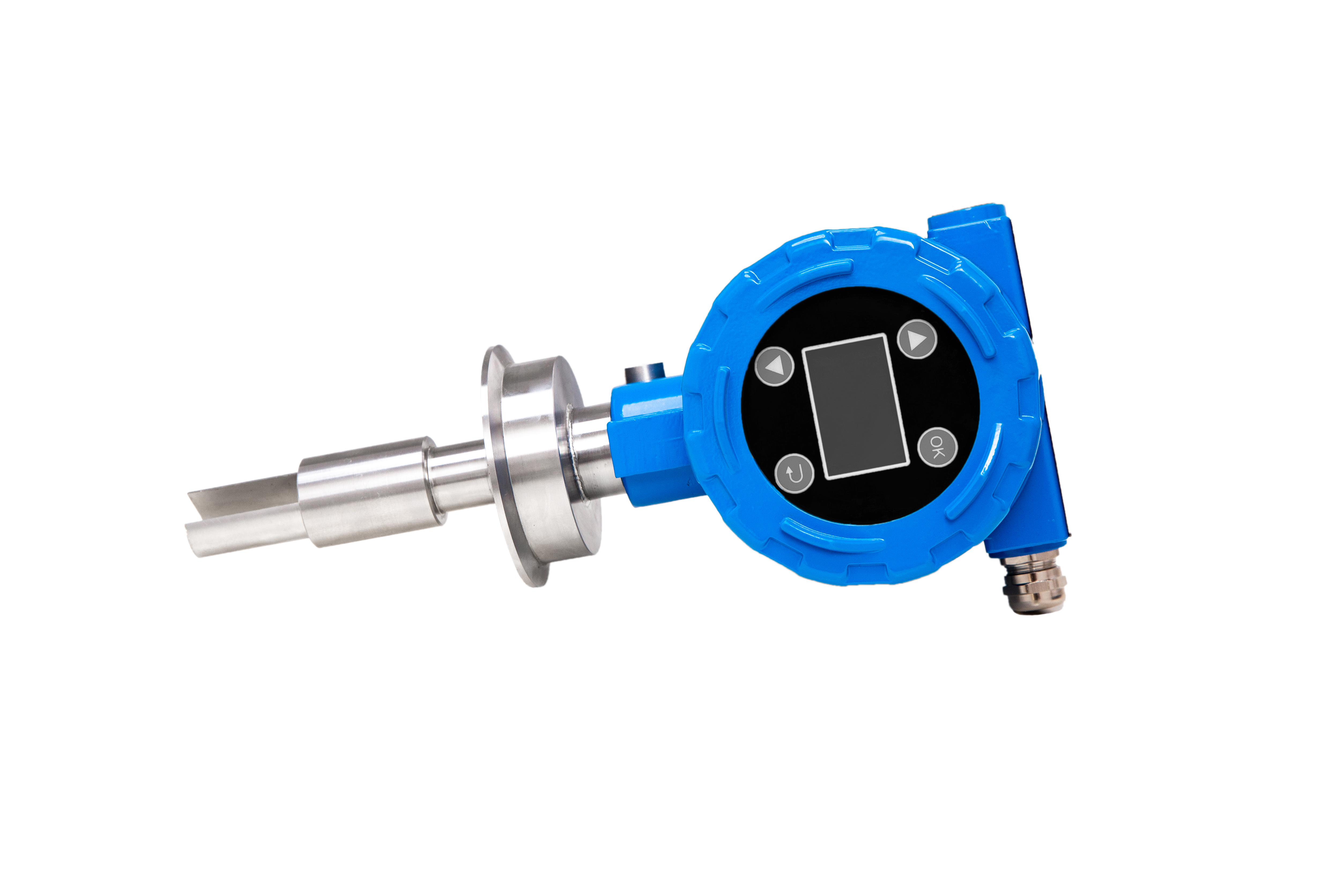

在线酒精浓度传感器(以下简称LDS-2101)



温馨提示:以下有任何不明白之处或您有特殊需求,欢迎电话咨询!






什么LDS-2101?

LDS-2101酒精浓度传感器是利用震动式原理测量流过某一封闭管道中流体浓度的仪器设备,用于流体浓度的实时测量。流体浓度直接取决于充满流体的振动管的振动频率。同时有温度传感器为其提供温度补偿、出厂前压力值进行压力补偿和粘度补偿。



酒精浓度传感器适用于什么?



酒精浓度传感器适用于实时在线的浓度检测。例如,它可以运用于以浓度为基本参数产品的过程控制,或者以密度或其它80多种浓度百分比为参照质量控制中。

如:

混合                                               油类或石化
搅拌                                               酿酒
脱硫脱硝                                        食品
蒸发器控制                                     制药
反应终点监测                                  蓄电池行业
离析器界面检测                               矿物质处理(粘土、碳酸盐、硅酸盐等)
多产品管线界面检测





工作原理






浓度测量



酒精浓度计测量系统基于音叉振动测量原理工作。
此振动元件类似于两齿的音叉,叉体因位于齿根的一个压电晶体而产生振动,振动的频率通过另一个压电晶体检测出来,此频率是与过程流体的密度成正比,当液体流经叉体时,振动发生改变,引起振动频率变化,从而通过电子处理单元计算出准确的浓度值。



温度测量


       传感器内部内置PT1000高精度铂电阻传感器,分辨率可达0.01℃,准确度0.1℃,免校正。依此便可实时检测到液体温度变化情况。可用来计算液体温度效应的补偿系数;(详见校准证书)



外形尺寸图






法兰型











卫生型



技术数据






性能参数



性能

参数

精度

±0.1%voI(特定范围)±0.3%voI

±0.5%voI

标定范围0~100%

重复性

±0.01%voI

浓度工作范围

0-10%;0-20%;0-30%;0-100%

过程温度影响

(已校正)±0.01%(每 °C)

指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差

过程压力影响

(已校正)

(已进行校正)忽略不计

指由于过程压力偏离标定压力而引起的传感器流量和密度敏感度变化。如要测定工厂标定压力,请参考厂家的标定文件。如果数据不可用,请联系我们

过程粘度影响

0-100cp时不受影响

100-500cp稍有影响  更大粘度可联系厂家交流

最大工作压力

(标准型)

1.6Mpa

(高压型)

可定制

试验压力

在最大工作压力1.5倍的压力下进行测试

介质温度

–50℃~+150℃(–58℉~+302℉)

(更高可选请联系我们)

环境温度

–40℃~+85℃(–40℉~+185℉)

防护等级

IP65或者更高

户外使用时,避免阳光直射,在炎热地区使用时,需特别注意

抗干扰性

抗振性、抗冲击性、符合企业生产标准



结构材料



接液材质

标准型

316L不锈钢

防腐型

哈氏合金c22、钛、锆、蒙乃尔合金或其他

重量

标准型

4.5KG

防腐型

按实际材质

叉体涂层

标准PFA/PTFE涂层或电抛光

叉体上面涂层更多是为了防止粘结,而不是为了防腐,具体还要从材质上面解决腐蚀问题

材质选择:

对于316L、Hastelloy C22、钛、Hastelloy B2、Monel400、锆、蒙乃尔合金等材质在应用于腐蚀性介质时,可在选用前请咨询工厂,确定最终材质。





独创的标定



经过多年传感器的生产,使我们创造性独自开发了一套完整传感器标定系统,改进了标定的延迟,环境干扰,温度干扰,材料干扰等因素实现了浓度补偿,温度补偿,压力补偿,粘度补偿。为高精度的标定打下了坚实基础。





80多种浓度输出



传感器的标准制定,算法上的革新以及独创的标定方案使得数字处理单元应运而生,强大的功能能够同时处理80多种不同介质浓度,几乎涵盖常用所有的无机物与有机物。解决各行业困扰已久的浓度测量。



常见浓度输出表



常见输出单元

介质代码

酒精

01

硫酸

02

甲醇

03

磷酸

04

氯化钠

05

硝酸

06

盐酸

07

氢氧化钠

08

氨水

09

尿素

10

20℃密度值

12

波美度

13

20℃酒精

21

双氧水质量百分比

22

乙二醇

23

Brix糖度

24

100毫升糖液含糖量

25

特殊

30

总共有80多种不同浓度输出,如有特殊输出请于厂家联系





选型表格






型号

描述

LDS-2101

酒精浓度传感器

名称代码

浓度名称

00

无相关应用输出

01

酒精

02

硫酸

03

甲醇

04

磷酸

05

氯化钠

06

硝酸

07

盐酸

08

氢氧化钠

09

氨水

10

尿素

11

矿浆浓度

12

20℃密度值

13

波美度

21

20℃酒精度

22

双氧水质量百分数

23

乙二醇

24

Brix糖度

25

100毫升糖液含糖量

31

特殊(所有输出86种具体详情联系工厂)

例如:

LDS-2101在线酒精密度浓度传感器



参数代码

传感器粘度与标定范围

F

粘度限值 500 cP,在 600 kg/m³ 至 1,800 kg/m³ 的密度范围内

T

粘度限值 20,000cP, 在 600 kg/m³ 至 1,800 kg/m³ 的密度范围内,



参数代码

接液材质

A

316L

B

2205

C

哈氏合金

T

S

特殊材质



代码

精度

P

0.5%

G

0.3%

S

0.1%



代码

量程范围

A

0-10%

B

0-20%

C

0-30%

D

0-100%



代码

连接方式与尺寸

F

法兰DN50

H

法兰DN65

J

法兰DN80

K

卡箍51mm卫生型

L

卡箍76mm卫生型



代码

温度

01

-50-120℃

02

-50-170℃



代码

变送输出选项

A

一路4-20mA 输出四线制

B

一路4-20mA 密度、浓度输出,一路4-20mA 温度输出 六线制

C

一路4-20mA 密度、浓度输出,一路4-20mA 温度输出,一路485输出,八线制



代码

液晶显示

01

带三行液晶显示(密度或浓度+温度+时间)

02

带四行液晶显示(密度+浓度+温度+时间四行液晶显示)

03

不带液晶显示



代码

法兰间距离

A

标准长度127mm

T

特殊长度(详情请联系我们)





产品特点:

•   机械顶结构,克服用胶贴片的弊端
•   电容式触摸屏灵敏度高,耐磨损,寿命长,操作简单便捷
•   全新的算法、独特的标定方案,实现了密度补偿、温度补偿、压力补偿、粘度补偿为高精度打下坚实的基础
•   长期稳定、持续精准的密度浓度在线测量
•  广泛可选的耐腐蚀材料
•   可同时测量密度、浓度、温度

产品应用:

反应釜、液体分离、脱硫脱硝、氨气回收、制氨、混合搅拌、石油石化、酿酒设备、食品加工、中药提取浓缩、配酸制造等。
